SYV75-5至-7视频线系列

实芯聚氯乙烯绝缘聚乙烯护套同轴电缆

型号规格：SYV 75-5（5C-2V）
产品名称：实芯聚氯乙烯绝缘聚乙烯护套同轴电缆
执行标准：GB/T14864-1993和凌宇公司企业标准

1、应用：该产品(75-5至75-7)适用于下视频闭路监控线路，通信系统及射（视）频信号控制系统；无线电通讯传输系统。

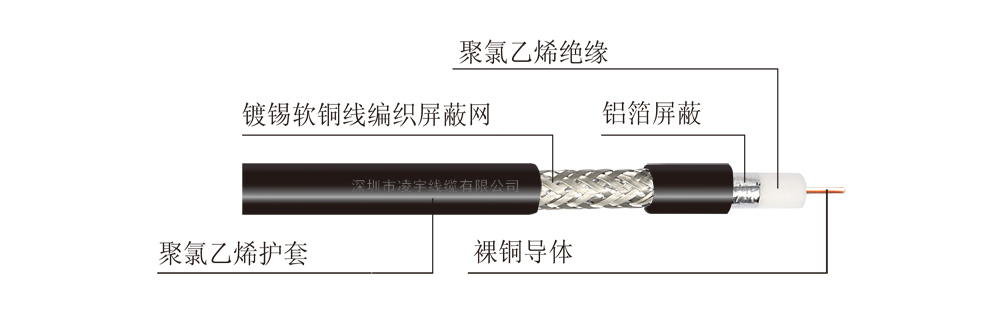

2、产品说明：

◆特性阻抗：75Ω

◆导体使用单支或多支裸铜线绞合

◆实芯聚乙烯绝缘,聚氯乙烯护套

◆铝箔屏蔽加镀锡软铜线编织屏蔽

◆适宜在-25℃~+70℃条件下使用

75欧姆实芯聚乙烯绝缘聚氯乙烯护套同轴电缆综合参数（一）
型号规格	内导体结构 No./mm	编织网屏蔽层		绝缘外径 mm	护套外径 mm	200MHz 特性阻抗 Ω	产品参考标准
型号规格	内导体结构 No./mm	n根× 0.12mm 或 0.10mm	屏蔽类型	绝缘外径 mm	护套外径 mm	200MHz 特性阻抗 Ω	产品参考标准
SYV 75-2（2.5C-2V）	8/0.12	64	裸铜网	2.40±0.13	4.00±0.20	75±3.0	GB/T14864-1993和美国MIL-C-17F 以及凌宇公司企业标准
SYV 75-2（2.5C-2V）	1/0.40	64	裸铜网	2.40±0.13	4.00±0.20	75±3.0
SYV 75-3（3C-2V）	9/0.15	64	铝箔+裸铜网	3.00±0.13	5.10±0.20	75±3.0
SYV 75-3（3C-2V）	1/0.50	64	铝箔+裸铜网	3.00±0.13	5.10±0.20	75±3.0
SYV 75-3（3C-2V）	9/0.15	96	铝箔+裸铜网	3.00±0.13	5.10±0.20	75±3.0
SYV 75-3（3C-2V）	1/0.50	96	铝箔+裸铜网	3.00±0.13	5.10±0.20	75±3.0
SYV 75-3（3C-2V）	9/0.15	128	铝箔+裸铜网	3.00±0.13	5.10±0.20	75±3.0
SYV 75-3（3C-2V）	1/0.50	128	铝箔+裸铜网	3.00±0.13	5.10±0.20	75±3.0
SYV 75-5（5C-2V）	12/0.20	96	铝箔+镀锡铜网	4.80±0.20	7.20±0.30	75±3.0
SYV 75-5（5C-2V）	1/0.80	96	铝箔+镀锡铜网	4.80±0.20	7.20±0.30	75±3.0
SYV 75-5（5C-2V）	12/0.20	128	铝箔+镀锡铜网	4.80±0.20	7.20±0.30	75±3.0
SYV 75-5（5C-2V）	1/0.80	128	铝箔+镀锡铜网	4.80±0.20	7.20±0.30	75±3.0
SYV 75-7（7C-2V）	7/0.40	144	铝箔+镀锡铜网	7.25±0.25	10.00±0.30	75±3.0
SYV 75-7（7C-2V）	1/1.15	144	铝箔+镀锡铜网	7.25±0.25	10.00±0.30	75±3.0
RG 59 （SYV75-4）	1/0.643	64	铝箔+裸铜网	3.71±0.15	5.90±0.20	75±3.0
RG 59 （SYV75-4）	14/0.15	96	铝箔+裸铜网	3.71±0.15	5.90±0.20	75±3.0
RG 59 （SYV75-4）	1/0.643	96	铝箔+裸铜网	3.71±0.15	5.90±0.20	75±3.0
RG 59 （SYV75-4）	1/0.643	128	铝箔+裸铜网	3.71±0.15	5.90±0.20	75±3.0

SYV75欧姆实芯聚乙烯绝缘聚氯乙烯护套同轴电缆综合参数（二）
型号规格	内导体电阻Ω/km	20℃时衰减常数≤dB/100m					20℃最小绝缘电阻 ΜΩ/km	屏蔽衰减200MHz ≥dB	回波损耗
型号规格	内导体电阻Ω/km	1MHz	5MHz	10MHz	50MHz	200MHz	20℃最小绝缘电阻 ΜΩ/km	屏蔽衰减200MHz ≥dB	VHF ≥dB	UHF ≥dB
SYV 75-2（2.5C-2V）	151.00	2.4	5.3	7.3	15.2	29.8	5000	60	20	18
SYV 75-3（3C-2V）	96.64	1.9	4.3	5.9	12.4	24.3	5000	60	20	18
SYV 75-5（5C-2V）	51.84	1.3	2.8	3.8	8.0	15.8	5000	60	20	18
SYV 75-7（7C-2V）	22.22	0.8	1.9	2.6	5.5	11.0	5000	60	20	18
RG 59（SYV75-4）	58.44	1.6	3.5	4.8	10.1	20.0	5000	60	20	18
