凌宇电线 -产品展示

产品中心

请稍候...

RVVP对（双）绞屏蔽线系列

铜芯聚氯乙烯绝缘对绞屏蔽聚氯乙烯护套软电线

型号规格：RVVPS 2×2×24/0.2（2×2×0.75平方毫米）对绞屏蔽线
产品名称：铜芯聚氯乙烯绝缘对绞屏蔽聚氯乙烯护套软电线
执行标准：JB/T8734.5-2016

1、应用：该系列产品（4×0.50mm²至4×2.50mm²）适用通讯、音频、广播音响系统、电脑、仪表和电子设备及自动化装置等需防干扰线路屏蔽线缆。

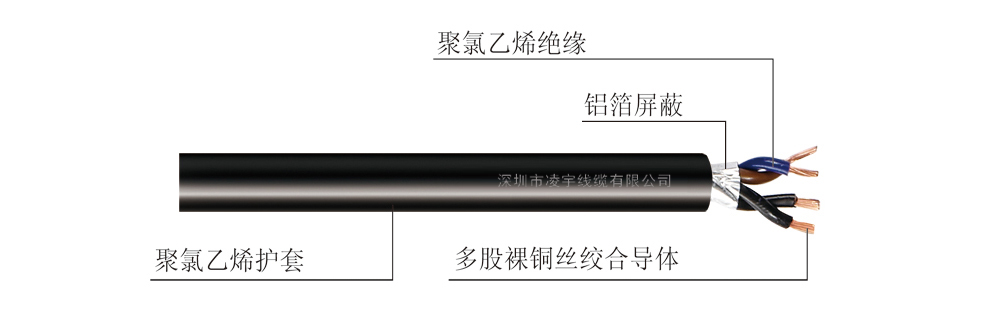

2、产品说明：

◆导体使用多支退火裸铜绞合

◆聚氯乙烯绝缘

◆四芯芯线对绞成缆

◆铝箔屏蔽加镀锡软铜丝编织屏蔽

◆屏蔽编织密度不小于80%

◆聚氯乙烯护套

◆额定电压Uo/U为300/300V

◆长期允许工作温度不超过70℃

RVVP屏蔽电线综合技术参数
型号	芯数×标称截面 mm²	内导体结构 No./mm	编织网屏蔽+铝箔 n支×0.1mm	产品平均外径		20℃时导体电阻最大值 Ω/km	70℃时绝缘电阻最小值 ΜΩ·km	产品执行标准
型号	芯数×标称截面 mm²	内导体结构 No./mm	编织网屏蔽+铝箔 n支×0.1mm	下限 mm	上限 mm	20℃时导体电阻最大值 Ω/km	70℃时绝缘电阻最小值 ΜΩ·km	产品执行标准
RVVP	1×0.30	1×16/0.15	64	2.9	3.5	69.2	0.014	JB/T8734.5-2016
RVVP	2×0.12	2×7/0.15双绞	96	3.7	4.9	158	0.016
RVVP	2×0.2	2×12/0.15双绞	96	4.1	5.3	92.3	0.013
RVVP	2×0.3	2×16/0.15双绞	128	4.8	6.2	69.2	0.014
RVVP	2×0.5	2×28/0.15双绞	128	5.3	6.8	39.0	0.012
RVVP	2×0.75	2×24/0.20双绞	128	5.8	7.4	26.0	0.010
RVVP	2×1.0	2×32/0.20双绞	144	6.4	8.2	19.5	0.011
RVVP	2×1.5	2×48/0.20双绞	144	7.3	9.2	13.3	0.0094
RVVP	2×2.5	2×49/0.25双绞	168	8.5	10.5	7.94	0.0086	JB/T8734.5-2016
RVVP	3×0.12	3×7/0.15	96	3.9	5.1	158	0.016	JB/T8734.5-2016
RVVP	3×0.2	3×12/0.15	96	4.5	5.8	92.3	0.013
RVVP	3×0.3	3×16/0.15	128	5.1	6.5	69.2	0.014
RVVP	3×0.5	3×28/0.15	128	5.6	7.1	39.0	0.012
RVVP	3×0.75	3×24/0.20	128	6.1	7.8	26.0	0.010
RVVP	3×1.0	3×32/0.20	144	7.2	9.1	19.5	0.011
RVVP	3×1.5	3×48/0.20	168	8.0	10.0	13.3	0.0094
RVVP	3×2.5	3×49/0.25	168	9.5	12.5	7.98	0.0086	JB/T8734.5-2016
RVVP	4×0.12	4×7/0.15	96	4.5	5.8	158	0.016	JB/T8734.5-2016
RVVP	4×0.20	4×12/0.15	128	4.9	6.2	92.3	0.013
RVVP	4×0.30	4×16/0.15	128	5.5	7.0	69.2	0.014
RVVP	4×0.50	4×28/0.15	128	6.5	8.9	39.0	0.012	JB/T8734.5-2016
RVVP	4×0.75	4×24/0.20	128	6.8	9.3	26.0	0.010
RVVP	4×1.00	4×32/0.20	168	7.8	10.5	19.5	0.011
RVVP	4×1.50	4×48/0.20	168	8.4	11.5	13.3	0.0094
RVVP	4×2.50	4×49/0.25	168	10.1	13.6	7.98	0.0086
RVVP	5×0.12	5×7/0.15	128	4.8	6.2	158	0.016	JB/T8734.5-2016
RVVP	6×0.12	6×7/0.15	128	5.2	6.6	158	0.016
RVVP	6×0.20	6×12/0.15	128	5.7	7.2	92.3	0.013
RVVP	6×0.30	6×16/0.15	144	6.5	8.2	69.2	0.014
RVVP	6×0.50	6×28/0.15	144	6.3	8.9	39.0	0.012	JB/T8734.5-2016
RVVP	6×0.75	6×24/0.20	144	7.3	9.9	26.0	0.010
RVVP	6×1.00	6×32/0.20	168	9.0	11.5	19.5	0.010
RVVP	7×0.12	7×7/0.15	128	5.2	6.6	158	0.016	JB/T8734.5-2016
6RVVP	7×0.20	7×12/0.15	128	5.7	7.2	92.3	0.013	JB/T8734.5-2016
RVVP	8×0.12	8×7/0.15	128	5.6	8.2	158.0	0.016	JB/T8734.5-2016
RVVP	8×0.30	8×16/0.15	144	7.0	9.7	69.2	0.014
RVVP	8×0.50	8×28/0.15	168	7.3	10.1	39.0	0.012
RVVP	8×0.75	8×24/0.20	168	8.2	10.8	26.0	0.010
RVVP	9×0.12	9×7/0.15	128	5.8	8.5	158	0.016
RVVP	9×0.30	9×16/0.15	168	7.7	10.4	69.2	0.014
RVVP	10×0.12	10×7/0.15	144	6.4	8.1	158	0.016	JB/T8734.5-2012
6RVVP	10×0.30	10×16/0.15	168	8.7	10.9	69.2	0.014	JB/T8734.5-2012
RVVP	12×0.75	12×24/0.20	168	9.5	12.4	26.0	0.010	JB/T8734.5-2016
RVVPS	2×2×0.50	2×2×28/0.15对绞	144	7.3	11.7	41.4	0.012
RVVPS	2×2×0.75	2×2×24/0.20对绞	144	8.0	12.8	27.6	0.010
RVVPS	2×2×1.0	2×2×32/0.20对绞	144	8.9	14.2	20.7	0.011
RVVPS	2×2×1.50	2×2×48/0.20对绞	192	9.6	15.4	14.1	0.0094
RVVPS	2×2×2.50	2×2×49/0.25对绞	192	11.8	18.9	8.47	0.0086
