RVV园形双绞护套线系列
铜芯聚氯乙烯绝缘聚氯乙烯护套软电线
型号规格：RVV 2×48/0.20（2×1.50平方毫米）圆形双绞护套线
产品名称：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线
执行标准：GB/T5023.5-2008
详细介绍
参数表
1
、应用：
该系列产品（2×0.50 mm
2
至2×4.00mm
2
）适用电器、仪表和机械设备及自动化装置电源线、控制线和信号传输线及动力照明用线。
2
、产品说明：

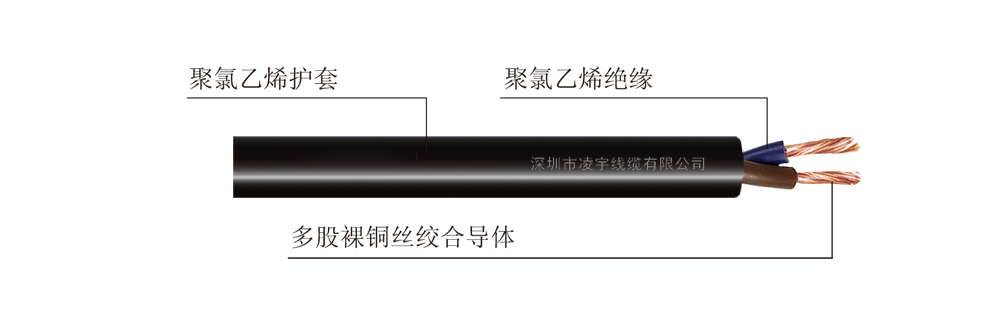

◆导体使用多支退火裸铜绞合
◆聚氯乙烯绝缘
◆聚氯乙烯护套
◆两芯芯线对绞
◆轻型额定电压Uo/U为300/300V；普通型额定电压Uo/U为300/500V
◆长期允许工作温度不超过70℃
AVVR、RVV、AVRB、RVB、RVS电线综合技术参数
型 号
芯数× 标称截面 mm
2
导体结构 No./mm
产品平均外径
20℃时导体 电阻最大值 Ω/km
70℃时绝缘 电阻最小值 ΜΩ·km
产品执行标准
下限 mm
上限
mm
AVVR
2×0.30
2×16/0.15扁形挤压式护套
2.8×4.4
3.4×5.3
69.2
0.014
JB/T8734.4-2016
RVV
2×0.50
2×28/0.15扁形挤压式护套
3.0×4.9
3.7×5.9
39.0
0.012
GB/T5023.5-2008
RVV
2×0.75
2×24/0.20扁形挤压式护套
3.2×5.2
3.8×6.30
26.0
0.010
RVV
2×1.00
2×32/0.20扁形挤压式护套
3.9×6.2
4.7×7.5
19.5
0.010
RVV
2×1.50
2×48/0.20扁形挤压式护套
4.3×6.0
5.8×8.0
13.3
0.011
JB/T8734.3-2016
AVVR
2×0.12
2×7/0.15圆绞挤压式护套
3.3
4.3
158.0
0.016
JB/T8734.4-2016
AVVR
2×0.20
2×12/0.15圆绞挤压式护套
3.6
4.7
92.3
0.013
AVVR
2×0.30
2×16/0.15圆绞挤压式护套
4.1
5.3
69.2
0.014
RVV
2×0.50
2×28/0.15圆绞挤压式护套
4.6
5.9
39.0
0.012
GB/T5023.5-2008
RVV
2×0.75
2×24/0.20圆绞挤压式护套
4.9
6.3
26.0
0.011
RVV
2×1.00
2×32/0.20圆绞挤压式护套
5.9
7.5
19.5
0.010
RVV
2×1.50
2×48/0.20圆绞挤压式护套
6.8
8.6
13.3
0.010
RVV
2×2.50
2×49/0.25圆绞挤压式护套
8.4
10.6
7.98
0.009
AVRB
2×0.20
2×12/0.15黑白线
—
2.1×4.2
92.3
0.017
JB/T8734.4-2016
AVRB
2×0.30
2×16/0.15红黑线
—
2.2×4.4
69.2
0.016
RVB
2×0.50
2×28/0.15红黑线
2.5×5.0
3.0×6.0
39.0
0.016
JB/T8734.3-2016
RVB
2×0.75
2×42/0.15红黑线
2.7×5.4
3.2×6.4
26.0
0.014
RVB
2×1.00
2×56/0.15红黑线
2.8×5.6
3.4×6.8
19.5
0.013
RVB
2×1.50
2×84/0.15红黑线
3.0×6.0
3.6×7.2
13.3
0.012
RVS
2×0.50
2×28/0.15双绞花线
—
6.0
39.0
0.016
JB/T8734.3-2016
RVS
2×0.75
2×42/0.15双绞花线
—
6.2
26.0
0.014
RVS
2×1.00
2×56/0.15双绞花线
—
6.6
19.5
0.013
JB/T8734.3-2016
RVS
2×1.50
2×84/0.15双绞花线
—
7.2
13.3
0.012
RVS
2×2.50
2×49/0.25双绞花线
—
8.2
7.98
0.0095
JB/T8734.3-2016
AVVR
3×0.20
3×12/0.15 挤压式护套
3.8
4.9
92.3
0.013
JB/T8734.4-2016
AVVR
3×0.30
3×16/0.15挤压式护套
4.4
5.7
69.2
0.014
RVV
3×0.50
3×28/0.15挤压式护套
4.9
6.3
39.0
0.013
GB/T5023.5-2008
RVV
3×0.75
3×24/0.20挤压式护套
5.2
6.7
26.0
0.011
RVV
3×1.00
3×32/0.20挤压式护套
6.3
8.0
19.5
0.010
RVV
3×1.50
3×48/0.20挤压式护套
7.4
9.4
13.3
0.010
RVV
3×2.50
3×49/0.25挤压式护套
9.2
11.4
7.98
0.009
RVV
3×4.00
3×56/0.30挤压式护套
10.8
13.5
4.95
0.0079
JB/T8734.3-2016
AVVR
4×0.12
4×7/0.15
3.8
4.9
158
0.016
JB/T8734.4-2016
AVVR
4×0.20
4×12/0.15
4.2
5.4
92.3
0.013
AVVR
4×0.30
4×16/0.15
4.8
6.2
69.2
0.014
RVV
4×0.50
4×28/0.15挤压式护套
5.2
7.5
39.0
0.012
凌宇公司企业标准
RVV
4×0.75
4×24/0.20挤压式护套
6.6
8.3
26.0
0.011
GB/T5023.5-2008
RVV
4×1.00
4×32/0.20挤压式护套
7.1
9.0
19.5
0.010
RVV
4×1.50
4×48/0.20挤压式护套
8.4
10.5
13.3
0.010
RVV
4×2.50
4×49/0.25挤压式护套
10.1
12.5
7.98
0.009
RVV
4×4.00
4×56/0.30挤压式护套
11.8
14.6
4.95
0.0079
JB/T8734.3-2016
AVVR
5×0.12
5×7/0.15
4.1
5.3
158.0
0.016
JB/T8734.4-2016
RVV
5×0.50
5×28/0.15
5.6
8.1
39.0
0.012
凌宇公司企业标准
RVV
5×0.75
5×24/0.20
7.4
9.3
26.0
0.011
GB/T5023.5-2008
RVV
5×1.00
5×32/0.20
7.8
9.8
19.5
0.010
AVVR
6×0.12
6×7/0.15
4.4
5.7
158.0
0.016
JB/T8734.4-2016
AVVR
6×0.20
6×12/0.15
4.9
6.3
92.3
0.013
AVVR
6×0.30
6×16/0.15
5.7
7.3
69.2
0.014
RVV
6×0.50
6×28/0.15
6.0
8.6
39.0
0.012
凌宇公司企业标准
RVV
6×0.75
6×24/0.20
6.5
9.6
26.0
0.011
JB/T8734.3-2016
RVV
6×1.00
6×32/0.20
8.7
11.0
19.5
0.010
RVV
6×1.50
6×48/0.20
9.9
13.3
13.3
0.010
AVVR
8×0.12
8×7/0.15
5.0
6.4
158.0
0.016
JB/T8734.4-2016
AVVR
8×0.20
8×12/0.15
5.6
7.1
92.3
0.014
AVVR
8×0.30
8×16/0.15
6.6
8.1
69.2
0.014
RVV
8×0.50
8×28/0.15
6.9
9.6
39.0
0.012
凌宇公司企业标准
RVV
8×0.75
8×24/0.20
7.5
10.6
26.0
0.011
JB/T8734.3-2016
AVVR
10×0.12
10×7/0.15
5.7
7.2
158.0
0.016
JB/T8734.4-2016
AVVR
10×0.20
10×12/0.15
6.3
8.0
92.3
0.014
AVVR
10×0.30
10×16/0.15
7.8
9.7
69.2
0.014
RVV
10×0.50
10×28/0.15
7.8
10.7
39.0
0.012
JB/T8734.3-2016
RVV
10×0.75
10×24/0.20
9.0
13.2
26.0
0.011
JB/T8734.3-2016
RVV
10×1.00
10×32/0.20
11.7
14.5
19.5
0.010
AVVR
12×0.12
12×7/0.15
5.8
7.4
158
0.016
JB/T8734.4-2016
AVVR
12×0.20
12×12/0.15
6.5
8.2
92.3
0.013
RVV
12×0.50
12×28/0.15
8.6
11.5
39.0
0.012
JB/T8734.3-2016
AVVR
14×0.12
14×7/0.15
6.1
7.8
158
0.016
JB/T8734.4-2016
AVVR
16×0.12
16×7/0.15
6.5
8.2
158
0.016
RVV
16×0.75
16×24/0.20
10.7
14.0
26.0
0.011
JB/T8734.3-2016
AVVR
18×0.12
18×7/0.15
7.1
9.0
158
0.016
JB/T8734.4-2016
AVVR
20×0.12
20×7/0.15
7.3
9.4
158
0.016
AVVR
24×0.12
24×7/0.15
8.4
10.6
158
0.016
JB/T8734.4-2016
